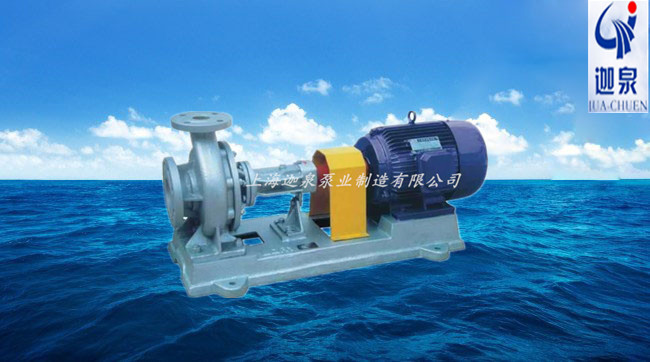

熱油泵（導熱油泵）

產品型號：LQRY

更新時間：2024-10-10

瀏覽次數：4813

簡要描述：LQRY型熱油泵(導熱油泵)是本單位消化吸收國外油泵的基礎上研制的第二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。

產品咨詢在線客服

產品介紹

LQRY系列熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。

采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用、性能好，使用可靠。

LQRY系列熱油泵，(1)采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，而機械密封則采用機械強度高，耐腐蝕性好的硬質合金材料，保證了高溫情況下的密封性能。

(2)采用第三代聚四氟乙烯(簡稱PTFE)做唇形密封使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍耐腐蝕性能極強。

結構簡介

LQRY型熱油泵(導熱油泵)為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。高溫導熱油泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。

主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構（詳見圖二），附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。

該高溫?zé)嵊捅脧脑O(shè)計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。

LQRY型熱油泵(導熱油泵)型號意義

主要用途

化學工業聚合、縮合、蒸餾、蒸發、熔融油脂工業油脂分解、脫臭、脂肪酸蒸餾、加氫反應、脂化石化工業合成、蒸餾、精餾、儲罐加熱、重油加熱、保溫橡膠、塑料工業熱壓、壓延、擠壓、硫化成型、人造皮革加工印染、紡織工業熱定型、干燥、焙烘纖維工業聚合反應、熔融紡紗、纖維加工、熱固、涂裝

木材工業人造纖維板、刨花板、層壓板成型、木材干燥食品、制藥工業食品烘烤印刷、造紙工業波紋加工、油墨生產、紙張加工建筑工業防水材料和油耗生產空調工業暖氣熱源其他用途≤370℃的焙烘、蒸化、定型、熔融、干燥、脫水

性能參數

型號	流量（m3/h）	揚程	轉速（r/min）	功率
型號	流量（m3/h）	揚程	轉速（r/min）	軸功率	配用功率
26-20-100	4.5	15	2825	0.45	0.75
50-32-150	8	22	2740	1	1.5
50-32-160	10	25	2840	1.5	2.2
65-40-160	12.5	25	2880	2.5	3
50-50-170	12.5	32	2890	3.2	4
65-50-180	32	32	2900	4.5	5.5
65-50-170	40	25	2900	4.5	5.5
80-50-180	40	40	2900	6.7	7.5
80-50-170	60	20	2900	6.7	11
100-65-190	60	38	2930	9.2	15
100-65-200	80	40	2930	12.5	15
100-65-220	58	50	2930	12.5	22
100-65-230	100	55	2940	19.5	30
100-65-240	100	70	2950	25.5	37
100-65-257	100	80	2950	32.5	22
125-100-190	1555	30	2940	20	30
125-100-220	160	45	2940	25.5	37
125-80-250	160	60	2950	32.5	45
125-100-257	200	60	2970	42.8	55
125-100-260	260	70	2970	64.3	75
125-100-270	300	70	2970	72.3	90
125-100-270	220	85	2970	68	90
150-125-270	340	76	2970	89.5	110
150-125-270	400	78	2970	106	132

LQRY型熱油泵(導熱油泵)安裝尺寸
