GC型多級鍋爐給水泵

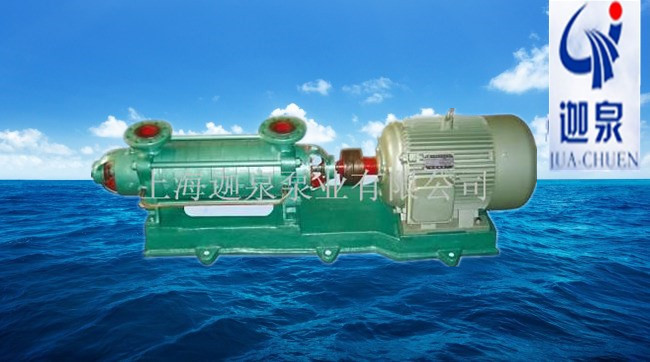

GC型多級鍋爐給水泵

產品型號：GC型

更新時間：2024-06-25

瀏覽次數：3603

簡要描述：GC型泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。

產品介紹

    GC型多級鍋爐給水泵產品簡介：



    GC型鍋爐給水泵為臥式單吸多級分段式離心泵，主要用于鍋爐給水，所以又名鍋爐給水泵。該系列鍋爐給水泵適于輸送溫度低于110°C的清水或物理化學性質類似于水的無腐蝕性的其他液體，廣泛用于工礦企事業單位的鍋爐給水和城市生活供水。



    GC型多級鍋爐給水泵產品特點：



    GC型水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每吸葉輪的吐出口中心必須對準導翼的中心,其中稍有念頭即將使用水泵的流量減少,揚程降低,效率差,幫在檢修后裝配時務必注意,若有偏差必須調整。



    GC型海洋水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。



    進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。



    葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。



    軸為碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方向旋轉。



    密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。



    平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。



    平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。



    軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。



    軸承是用單列向心球軸承，采用鈣基黃油潤滑。



    填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。



    GC型多級鍋爐給水泵產品用途：GC型系列泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。



    GC型多級鍋爐給水泵-型號意義



    2.5GC6×5



    2.5–吸入口直徑（吋）



    GC–分段式鍋爐給水泵



    6–縮小為1/10



    泵的比轉數5–葉輪級數



    GC型多級鍋爐給水泵主要性能參數表



型號 流量 揚程 轉速 效率 功率(KW)
(mз/h) （m） (r/min) (%) 軸功率 電機功率
1.5GC-5×2 6 46 2950 38 2 3
1.5GC-5×3 6 69 2950 38 3 4
1.5GC-5×4 6 92 2950 38 4 5.5
1.5GC-5×5 6 115 2950 38 5 7.5
1.5GC-5×6 6 138 2950 38 6 7.5
1.5GC-5×7 6 161 2950 38 7 7.5
1.5GC-5×8 6 184 2950 38 8 11
1.5GC-5×9 6 207 2950 38 9 11
2GC-5×2 10 64 2950 39.6 4.4 7.5
2GC-5×3 10 96 2950 39.6 6.6 11
2GC-5×4 10 128 2950 39.6 8.8 15
2GC-5×5 10 160 2950 39.6 11 15
2GC-5×6 10 192 2950 39.6 13.2 18.5
2GC-5×7 10 224 2950 39.6 15.4 22
2GC-5×8 10 256 2950 39.6 17.6 30
2GC-5×9 10 288 2950 39.6 19.8 30
2.5GC-6×2 15 62 2950 43.7 5.8 11
20 54 2950 47.4 6.2 11
2.5GC-6×3 15 93 2950 43.7 8.7 15
20 81 2950 47.4 9.3 15
2.5GC-6×4 15 124 2950 43.7 11.6 22
20 108 2950 47.4 12.4 22
2.5GC-6×5 15 155 2950 43.7 14.5 22
20 135 2950 47.4 15.5 22
2.5GC-6×6 15 186 2950 43.7 17.4 30
20 162 2950 47.4 18.6 30
2.5GC-6×7 15 217 2950 43.7 20.2 30
20 189 2950 47.4 21.7 30
2.5GC-6×8 15 248 2950 43.7 23.2 37
20 216 2950 47.4 24.8 37
2.5GC-6×9 15 279 2950 43.7 26.1 22
20 243 2950 47.4 27.9 22
4GC-8×2 30 86 2950 51 13.8 30
45 82 2950 60 16.8 30
55 76 2950 62.5 18.1 30
4GC-8×3 30 129 2950 51 20.7 37
45 123 2950 60 25.2 37
55 114 2950 62.5 27.2 37
4GC-8×4 30 172 2950 51 27.6 55
45 164 2950 60 27.6 55
55 152 2950 62.5 36.2 55
4GC-8×5 30 215 2950 51 34.5 55
45 205 2950 60 42 55
55 190 2950 62.5 45.3 55
4GC-8×6 30 258 2950 51 41.4 75
45 246 2950 60 50.4 75
55 228 2950 62.5 54.1 75
4GC-8×7 30 301 2950 51 48.2 75
45 287 2950 60 58.8 75
55 266 2950 62.5 63.4 75
4GC-8×8 30 344 2950 51 55 100
45 328 2950 60 67 100
55 304 2950 62.5 73 100
4GC-8×9 30 387 2950 51 62 100
45 369 2950 60 75.5 100
55 342 2950 62.5 82 100
4GC-8×10 30 430 2950 51 69 -
45 410 2950 60 84 -
55 380 2950 62.5 91 -
