你的位置：首頁 > 產品展示 > 化工泵 > FSB型氟塑料合金泵|氟塑料合金離心泵 > 氟塑料合金泵|氟塑料合金離心泵

產品展示

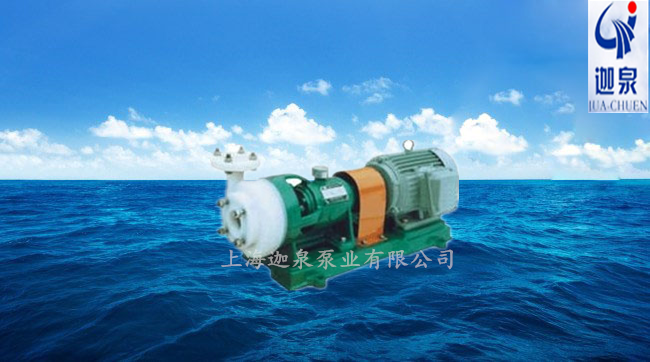

氟塑料合金泵|氟塑料合金離心泵

產品型號：FSB型

更新時間：2024-10-10

瀏覽次數：3243

簡要描述：FSB型氟塑料合金泵|氟塑料合金離心泵-廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等行業 。

產品咨詢在線客服

產品介紹

FSB型氟塑料合金泵|氟塑料合金離心泵-簡介
氟塑料合金是當今世界的耐腐蝕材料,我單位選用該材料生產的FSB、FSB-D系列氟塑料合金離心泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質，因而廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等行業 。

FSB型氟塑料合金泵|氟塑料合金離心泵-產品概述：
FSB型氟塑料合金泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，氟塑料合金泵廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。氟塑料合金離心泵產品特點
FSB型氟塑料合金泵由泵體,葉輪,合蓋,密封件,支架,泵軸,邊軸器,吊緊螺栓,螺母,底板組成。
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

FSB型氟塑料合金泵|氟塑料合金離心泵-型號意義

FSB型氟塑料合金泵|氟塑料合金離心泵-性能參數

規格型號	流量m3/h	揚 程 m	入口 mm	出口 mm	配用功率 kw	轉 速 r/min	氣蝕余量 m	效率 %
25FSB-10L	1.5	10	25	20	1.5	2900	4.5	29
25FSB-18L	3.6	18	25	20	1.5	2900	4.5	27
40FSB-15L	5	15	40	32	1.5	2900	4.5	51
40FSB-20L	10	20	40	32	3	2900	4	47
40FSB-30L	10	30	40	32	3	2900	4	55
40FSB-40L	10	40	40	32	5.5	2900	4.5	35
40FSB-50L	10	50	40	32	7.5	2900	4.5	33
50FSB-20L	20	20	50	40	3	2900	3	55
50FSB-25L	15	25	50	40	4	2900	4	64.5
50FSB-30L	15	30	50	40	4	2900	4	70
50FSB-40L	15	40	50	40	5.5	2900	4.5	39
50FSB-50L	15	50	50	40	7.5	2900	4.5	38
65FSB-32L	29	32	65	50	5.5	2900	3.5	45
65FSB-40L	29	40	65	50	11	2900	4	53
80FSB-20L	50	20	80	65	5.5	2900	4	72
80FSB-30L	50	30	80	65	7.5	2900	4	64
80FSB-34L	50	34	80	50	11	2900	4	65
80FSB-40L	50	40	80	50	11	2900	4.5	67
80FSB-50L	50	50	80	50	15	2900	4.5	65
100FSB-15L	80	15	100	65	11	2900	4.5	72
100FSB-30L	100	30	100	80	15	2900	4	74
100FSB-40L	100	40	100	80	22	2900	4	74
100FSB-50L	100	50	100	80	30	2900	4.5	72
125FSB-12L	90	12	125	80	7.5	1450	4.5	73
125FSB-40L	150	40	125	80	37	2900	4	78
規格型號	流量m3/h	揚 程 m	入口 mm	出口 mm	配用功率 kw	轉 速 r/min	氣蝕余量 m	效率 %
25FS-16	3.6	16	25	25	1.5	2900	4	41
40FS-16	7.2	15.7	40	25	1.5	2900	4	50
50FS-25	14.4	25	50	40	3	2900	4	52
50FS-40	14.4	40	50	40	5.5	2900	4	46
65FS-25	28.8	25	65	50	5.5	2900	4.5	63
65FS-25A	26.2	21.5	65	50	5.5	2900	4.5	61
65FS-40	28.8	39.5	65	50	11	2900	4	64
65FS-40A	26.2	32	65	50	7.5	2900	4	58
80FS-38	54	38	80	65	15	2900	4	68
80FS-38A	49.1	30.5	80	65	11	2900	4	66
100FS-37	100.8	36.5	100	80	18.5	2900	4.5	78
100FS38A	92.8	25.8	100	80	15	2900	4.5	73
100FS-57	100.8	57	100	80	30	2900	4	69.4

使用與注意事項

安裝及注意事項

1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。

2.將本泵放置水平位置上接上進、出管和接通電源.后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。

3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。

4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。

5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。

起動與停車

1．往水泵內注足液體（引液）。

2．檜査支架油室的油位是否在規定范圍內。

3．檢査電動機運轉方向.調看泵的旋轉標記。

4．關閉出口閥門及壓力表旋塞。

5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓

6．重要停車時，首先關閉出水閥，再切斷電源。

力表指針指到需要的位置時.停止出水閥門大小的調整。

拆卸與安裝

泵的拆卸

1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。

2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。

3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。

4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。

5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。

裝配

按拆卸的相反順序?qū)⒚芊饧迎h(huán)、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

故障與排除

故障

原因

解決方法

打不出液體

1、吸入管內有空氣.迸口阻塞

2、吸上高度太高

3、要求揚程大于泵揚程

4、排出管過細.管路損失過大

5、反轉

1 、清理管路，排凈空氣

2 、降低泵安裝高度

3、更換揚程大的泵

4 、換口徑與泵口等大的輸出管

5、改變方向

流量不足

1 、葉輪損壞

2 、密封件損壞

3、數不足

4、進口管過細

5、出口管彎頭過多，阻力過大

1 、更換新葉輪

2 、換密封件

3、增加轉數

4 、按規定重裝管道

5 、重新合理安排管路

揚程不足

1、輸送介質中含有氣體或介質粘度過大

2、葉輪和葉片損壞

3、轉數不足

1、降低介質粘度或增加注灌壓力

2、更換葉輪

3 、增加轉數

軸端滲漏

1、機械密封卡環過松

2、軸端卡環過渡尺寸間隙太大

1、旋緊卡壞兩只內六角螺釕

2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊

密封泄漏嚴重

1、密封元件材料選用不當

2、磨瘵付嚴重磨損

3、動靜環吻不勻

4 、磨擦付過大靜環碎裂

1、向供泵串位述明介質情況，配適當動靜環

2、更換磨損另件.并調整彈簧壓力，減少磨損

3、密封組合體松卡環鏍栓重新調正位置

4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10

泵內有雜音或泵振動

1、泵軸與電機軸不同心

2 、流量超過使用范圍產生氣蝕

3、泵產生氣蝕

4 、電動機與軸承磨損

1 、校正泵軸中心

2、選用適當?shù)谋眯?按泵使用范圍運轉

3、降低介質的溫度或增加灌注壓力

4、清洗或更換軸承
