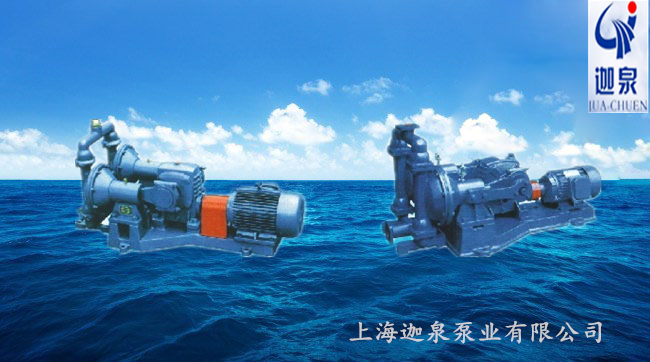

電動隔膜泵

產品型號：DBY型

更新時間：2024-06-25

瀏覽次數：3228

簡要描述：DBY型電動隔膜泵-適用于低壓,即出口壓力≤3kgf/cm2的場合。

產品咨詢在線客服

產品介紹

DBY型電動隔膜泵-簡介
DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.

電動隔膜泵-主要用途:
        ⑴各種劇毒、易燃、易揮發液體。
       ⑵各種強酸、強堿、強腐蝕液體。
       ⑶可輸送較高溫度的介質150℃。
       ⑷作為各種壓濾機前級送壓裝置。
        ⑸熱水回收及循環。
        ⑹油罐車、油庫、油品裝卸。
        ⑺泵吸泡菜果醬、土豆泥、巧克力等。
        ⑻泵吸油漆、樹膠、顏料粘合劑。
        ⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
        ⑽各種橡膠漿乳膠、有機溶劑、填料。
        ⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
        ⑿啤酒花及發酵粉稀漿、糖漿、糖密。
        ⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
        ⒁各種特殊介質的吸送。

電動隔膜泵結構簡圖

電動隔膜泵-性能參數表

名稱	型號	流量（m 3 /h）	揚程	吸程	允許通過顆粒φ（mm）	電機功率KW
電動隔膜泵	DBY-10	0.5	30	3	1	0.75
	DBY-15	1	30	3	1	0.75
	DBY-25	3.5	30	7	2.5	1.5
	DBY-40	5.5	30	7	4.5	1.5
	DBY-50	8.5	30	7	8	2.2
	DBY-65	10	30	7	8	2.2
	DBY-80	14	30	7	10	4
	DBY-100	16	30	7	10	4

電動隔膜泵-特性曲線圖

電動隔膜泵-安裝和使用方法

電動隔膜泵-工作原理

電動隔膜泵電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥（1）隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

產品名稱	型號	鑄鐵	鑄鐵四氟	鋁合金	鋁合金四氟	不銹鋼	不銹鋼四氟	不銹鋼F46	工作塑料
電動隔膜泵	DBY-10	1580	1640	1780	1840	1980	2040	2080
	DBY-15	1620	1680	1800	1860	2100	2160	2200
	DBY-25	2780	3000	2980	3200	3330	3550	2650
	DBY-40	2920	3140	3080	3300	3620	3840	3940
	DBY-50	4500	5000	4700	5200	5400	5880	6080
	DBY-65	4700	5200	4900	5400	5600	6080	6280
	DBY-80	6800	7800	7200	82000	8800	9800
	DBY-100	7200	8200	7500	8500	9500	10500

電動隔膜泵-安裝尺寸表和尺寸圖

型號	A	B	D	φ	L	H1	H2
DBY-10	456	342	185	φ12×4	650	370	50
DBY-15	456	342	185	φ12×4	650	370	50
DBY-25	537	455	210	φ14×4	1060	480	60
DBY-40	537	455	210	φ14×4	1060	480	60
DBY-50	800	345	345	φ16×4	1510	700	85
DBY-65	800	345	345	φ16×4	1510	700	85
DBY-80	800	345	345	φ18×4	1690	900	96
DBY-100	800	345	345	φ18×4	1690	900	96

正確選用隔膜
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：

1.丁晴隔膜；主要用于耐油場合。

2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。

3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。

4.食品橡膠，專用于食品飲料的輸送。

注意事項

1.泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。

2.應及時加油，保持潤滑系統正常運轉。

3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

4.被輸送的介質及其溫度應在泵材允許范圍內。

5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
