你的位置：首頁 > 產品展示 > 排污泵 > ZW型自吸式排污泵 > 自吸式排污泵|不銹鋼自吸式排污泵

產品展示

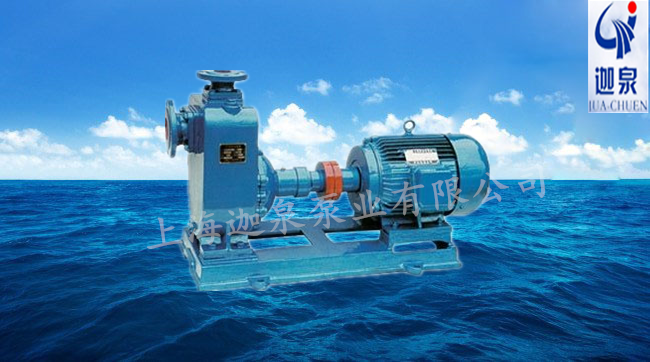

自吸式排污泵|不銹鋼自吸式排污泵

自吸式排污泵|不銹鋼自吸式排污泵

產品型號：ZW型

更新時間：2024-10-10

瀏覽次數：3363

簡要描述：ZW型自吸式排污泵|不銹鋼自吸式排污泵-適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。

產品介紹

ZW型自吸式排污泵|不銹鋼自吸式排污泵-簡介
ZW型自吸式排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。本單位生產的ZW自吸式渦流不堵塞排污泵機可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物?？蓮V泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。性能范圍流量Q：8～800 m³/h 口徑DN：25～300mm 揚程H：15～80m 轉速N：2900～1450r/min 電機功率：1.5～55kw.

ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到，具有廣闊的應用市場和發展前景
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

自吸式無堵塞排污泵-適用范圍：
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
1、環境溫度≦50℃，介質溫度≦80℃特殊要求可達200.℃
2、介質PH值鑄鐵材質為6-9，不銹鋼為2-13.
3、介質重度不超過1240千克/m3
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≦10米。
5、通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
自吸式無堵塞排污泵-產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
自吸式無堵塞排污泵-技術參數：
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

自吸式無堵塞排污泵-型號意義：

性能參數：



型  號
口徑
流量（m3/h）
揚程
功率
（kw）
轉速
（r/min）
自吸時間
（min/5m）
效率
（%）
汽蝕余量
（m）
揚程
使用范圍
重量
（kg）
進口
出口
25ZW8-15
25
25
8
15
1.5
2900
3
45
2.0
10-15
100
25ZW8-30
25
25
8
30
3
2900
3
45
2.0
24-30
120
32ZW5-20
32
32
5
20
2.2
2900
3
45
2.5
15-20
100
32ZW10-20
32
32
10
20
2.2
2900
3
45
2.5
15-20
100
32ZW9-30
32
32
9
30
3
2900
3
48
2.5
24-30
120
40ZW10-20
40
40
10
30
2.2
2900
3
45
2.5
15-20
100
40ZW20-15
40
40
20
15
2.2
2900
3
45
2.5
10-18
100
40ZW15-30
40
40
15
30
3
2900
3
48
2.5
24-30
120
50ZW10-20
50
50
10
20
2.2
2900
3
45
2.5
15-20
100
50ZW20-12
50
50
20
12
2.2
2900
3
45
2.5
10-18
100
50ZW18-20
50
50
18
20
3
2900
3
45
2.5
18-22
120
50ZW15-30
50
50
15
30
3
2900
3
48
2.5
24-30
120
50ZW20-35
50
50
20
35
5.5
2900
3
48
2.5
25-35
150
50ZW25-30
50
50
25
30
5.5
2900
3
48
2.5
25-30
150
50ZW20-40
50
50
20
40
7.5
2900
3
48
2.5
32-40
200
50ZW20-50
50
50
20
50
11
2900
3
48
2.5
40-50
250
65ZW30-18
65
65
30
18
4
2900
3
45
2.5
13-18
160
65ZW30-18
65
65
30
18
4
1450
3
45
2.5
13-18
200
65ZW25-30
65
65
25
30
5.5
2900
3
50
3.0
25-30
200
65ZW25-40
65
65
25
40
7.5
2900
3
50
3.0
32-40
200
65ZW40-25
65
65
40
25
7.5
2900
3
50
3.0
20-25
200
65ZW50-30
65
65
50
30
7.5
2900
3
50
3.0
25-30
200
65ZW65-25
65
65
65
25
7.5
2900
3
52
3.0
20-25
200
65ZW25-50
65
65
25
50
11
2900
3
53
3.0
40-50
280
80ZW40-16
80
65
40
16
4
2900
3
50
3.0
13-18
180
80ZW40-16
80
65
40
16
4
1450
3
50
3.0
13-18
200
80ZW50-20
80
65
50
20
5.5
1450
3
50
3.0
13-20
240
80ZW40-25
80
65
40
25
7.5
2900
2
50
3.0
20-25
200
80ZW25-40
80
65
25
40
7.5
2900
2
50
3.0
32-40
200
80ZW65-25
80
65
65
25
7.5
2900
2
52
3.0
20-25
240
80ZW80-20
80
65
80
20
7.5
1450
3
52
3.0
10-20
240
80ZW80-35
80
65
80
35
15
2900
3
45
3.0
30-35
285
80ZW40-50
80
65
40
50
18.5
2900
2
50
3.0
40-50
293
80ZW50-60
80
65
50
60
22
2900
3
55
3.0
48-60
326
100ZW100-15
100
80
100
15
7.5
1450
3
50
4.0
10-15
300
100ZW80-20
100
80
80
20
7.5
1450
3
53
4.0
10-20
300
100ZW100-20
100
80
100
20
11
1450
3
53
4.0
12-20
340
100ZW100-30
100
80
100
30
22
2900
2
53
4.0
25-30
510
100ZW80-45
100
80
80
45
30
2900
2
55
4.0
35-45
560
100ZW80-60
100
80
80
60
45
2900
2
53
4.0
50-60
585
125ZW120-20
125
125
120
20
15
1450
2
55
4.0
8-15
500
150ZW180-14
150
125
180
14
15
1450
3.5
60
5.0
8-14
500
150ZW150-20
150
125
150
20
15
1450
3.5
60
5.0
8-15
500
150ZW200-15
150
125
200
15
18.5
1450
3.5
60
5.0
8-15
550
150ZW200-20
150
125
200
20
22
1450
3
60
5.0
10-20
570
150ZW180-20
150
125
180
20
22
1450
3
60
5.0
10-20
570
150ZW160-30
150
125
160
30
30
1450
3
65
5.0
20-30
680
150ZW180-30
150
125
180
30
37
1450
3
65
5.0
20-30
700
150ZW180-38
150
125
180
38
55
1450
3.5
45
5.0
30-38
800
150ZW150-45
150
125
150
45
55
1450
3.5
45
5.0
35-45
800
200ZW280-14
200
150
280
14
22
1450
3
65
5.0
8-14
820
200ZW280-20
200
150
280
20
37
1450
3
62
5.0
10-20
910
200ZW300-20
200
150
300
20
45
1450
3
59
5.0
15-25
948
200ZW280-28
200
150
280
28
55
1450
3
55
4.8
18-28
1090
250ZW420-20
250
200
420
20
55
1450
2.5
61
6.0
12-20
1150
300ZW800-14
300
250
800
14
55
1450
2.5
65
6.0
8-14
1400











結構及工作原理
ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。

泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動吋，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。





ZW型自吸式無堵塞排污泵（結構圖）
