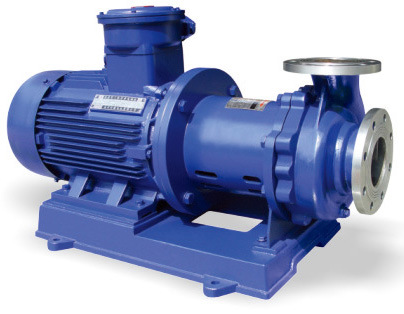

自吸式磁力泵
產品型號：ZCQ型
更新時間：2024-06-25
瀏覽次數：3210
簡要描述：ZCQ型自吸式磁力泵-廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送
產品介紹
ZCQ型自吸式磁力泵-簡介
ZCQ型自吸式磁力泵，（以下簡稱自吸泵）是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外，并經過本廠工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代水平。該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水、自吸高度4米。
ZCQ型自吸式磁力泵-主要特點
ZCQ型磁力自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。
ZCQ型自吸式磁力泵-型號意義
ZCQ型自吸式磁力泵-結構簡圖
安裝和使用
1、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。
2、自吸泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。
5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。
6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。
7、泵停止工作前，先關閉排出閥門，再關閉電源，后關閉吸入管閥門。
ZCQ型自吸式磁力泵-使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫度＜100℃，
被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5
～1mm，葉輪軸向竄動0.5～2mm時，應更換軸承和軸向動環。
ZCQ型自吸式磁力泵-故障原因及解決方法
| 故障形式 | 產生原因 | 排除方法 |
| 自吸式磁力泵不出水 | a、水泵反轉 | 改變電機接線 |
| b、進水管道漏氣 | 杜絕漏氣 | |
| c、泵腔蓄水太少 | 增加蓄水量 | |
| d、電壓太高，啟動時聯軸器打滑 | 調正電壓 | |
| e、吸程太高 | 降低砂安裝位置 | |
| f、閥門沒有打開 | 校正或更改閥門 | |
| 自吸式磁力泵流量不足 | a、吸入管徑太小或淤塞 | 調換進水管 |
| b、葉輪流道阻塞 | 清洗葉輪 | |
| c、揚程過高 | 開大出水閥 | |
| d、轉速不夠 | 恢復額定轉速 | |
| 自吸式磁力泵揚程過低 | a、流量過大 | 關小出水閥 |
| b、轉速太低 | 恢復額定轉速 | |
| 自吸式磁力泵噪音太大 | a、軸嚴重磨損 | 更換泵軸 |
| b、軸套嚴重磨損 | 更換軸套 | |
| c、驅動磁鋼杯與隔離套接觸 | 拆除泵頭重新組裝 | |
| d、密封環與葉輪研磨 | 更換止推環、密封環 | |
| 自吸式磁力泵漏液 | O型密封圈損壞 | 更換O型密封圈 |
ZCQ型自吸式磁力泵性能參數表
| 型 號 | 口徑 | 揚程 | 流量 | 電機功率 | 轉速 | 電壓 | 自吸性能 | |
| 進口 | 出口 | m | L/min | KW | r/min | V | m/3分 | |
| mm | mm | |||||||
| ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
| 注：泵體材質不銹鋼（1Cr18Ni9Ti） | ||||||||
ZCQ型自吸式磁力泵安裝尺寸圖
ZCQ型自吸式磁力泵尺寸表
| 型號 | A | B1 | B2 | B3 | h | H | H1 | H2 | L | L1 | L2 | m-Φd |
| ZCQ20-15-110 | 90 | 150 | 198 | 225 | 60 | 225 | 54 | 315 | 410 | 90 | 210 | 4－－Φ18 |
| ZCQ25-20-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4－－Φ12 |
| ZCQ32-25-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4－－Φ12 |
| ZCQ32-25-145 | 105 | 180 | 250 | 280 | 80 | 255 | 60 | 360 | 555 | 130 | 285 | 4－－Φ12 |
| ZCQ40-32-132 | 105 | 200 | 270 | 310 | 90 | 265 | 60 | 375 | 610 | 130 | 350 | 4－－Φ14 |
| ZCQ40-32-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4－－Φ14 |
| ZCQ50-40-145 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4－－Φ14 |
| ZCQ50-40-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4－－Φ14 |
| ZCQ65-50-145 | 145 | 280 | 345 | 390 | 132 | 315 | 60 | 440 | 760 | 210 | 360 | 4－－Φ16 |
| ZCQ65-50-160 | 150 | 280 | 345 | 390 | 132 | 345 | 60 | 475 | 775 | 185 | 360 | 4－－Φ16 |
| ZCQ80-65-125 | 170 | 280 | 345 | 390 | 132 | 446 | 60 | 510 | 80 | 220 | 360 | 4－－Φ16 |
| ZCQ80-65-160 | 180 | 350 | 420 | 470 | 160 | 480 | 100 | 650 | 1000 | 270 | 390 | 4－－Φ18 |
ZCQ型自吸式磁力泵性能曲線圖
